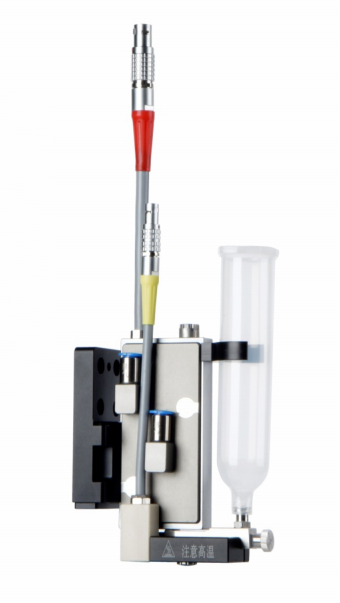

SIV1000壓電式噴射閥

SIV1000壓電陶瓷噴射閥是以高頻精密壓電陶瓷材料作為驅動力，使撞針做上下快速往復運動，實現對膠水的高速噴射，由于壓電陶瓷材料反應速度快，精度高，穩定性優良，相比壓縮空氣為驅動力的氣動噴射閥，消除氣源壓力波動導致的不穩定性，壓電陶瓷噴射閥的穩定性特點較為明顯，該閥體特別適用于∶PCB板封裝，3C點產品生產，LED光電行業，F(xiàn)PC柔性線路板生產，微量油漆油墨填充，生物或醫療試劑驗證等。

0512-57921883

在線咨詢

產品概況
規格參數

產品特點：

● 高速∶ 最新的精密壓電驅動器，超快的點膠頻率，極限可達1500Hz每秒。

● 快速調試∶ 采用最新模塊設計，簡化撞針的調試方式，快速的頂端校準。

● 高效率 ∶ 采用非接觸式點膠，消除Z軸的運動，有效的提高生產效率。

● 長 壽命 ∶ 可更換超硬合金材質噴嘴與撞針，具備更長的使用壽命。

● 微量 ∶ 最小膠量0.5nl 最小線寬0.25mm 最小點直徑0.3mm （視膠水而定）。

● 一致性 ∶ 設置恒溫加熱模塊，高速噴射閥點膠一致性可達±2%。

● 維護簡單∶ 一體式流道設計，極簡零配件，可快速拆裝，精度不變。

● 低成本 ∶ 專利設計結構，維護時只需少量耗材，生產過程中節省維護成本。

● 穩 定性 ∶ 撞針行程小，噴射力度大，可以有效防止噴嘴掛膠與散點的現象。

壓電閥規格

點膠方式	非接觸點膠模式
適用于液體類型	底填膠、UV膠、環氧膠、硅膠、紅膠等
適用液體粘度	0-200000 cps
工作頻率	Max: 1200 Hz
適用噴嘴類型	一體式噴嘴∶0.05-0.3mm
供膠氣壓	膠水壓力∶0.01-0.2Mpa
閥體質量	500g
外形尺寸	L53mmW90mmH110mm

控制器規格

控制方式	電子模擬電路
點膠時間控制	數字電路/參數化
電源/功率	AC220V/50Hz*120W
控制器質量	2kg
外形尺寸	L203mmW120mmH135mm
