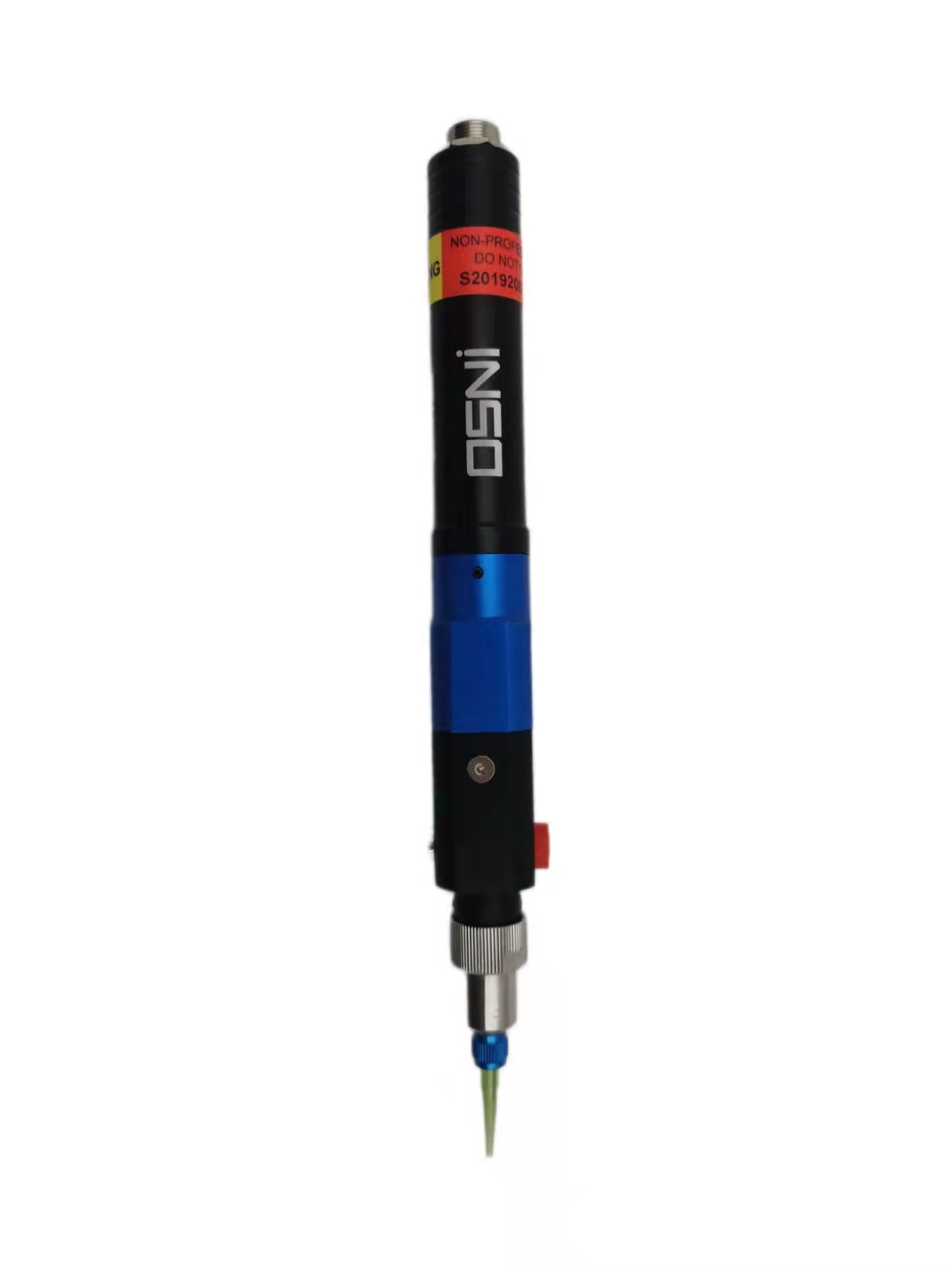

單組份螺桿閥
液體定量擠出系統有很多種解決方案,有產品和系統的多種選擇方式。需考慮介質的 各種特性不同,工藝不同選擇合適的方案。
■粘度
根據介質性質選擇產品時,介質的粘度是選型的重要參數,從水之類的低粘度介質到 導熱膠之類的高粘度介質有很多種?如不清楚時可參照日常生活中所接觸的液體介質 粘度對照表,換算出大概粘度。
■種類
膠水類:環氧樹脂類,厭氧膠,硅膠,UV膠,聚氨酯膠水,錫膏,導熱膠等
食品類:飲料,果醬,奶油,巧克力,糖漿等
化工類:石油,染料,化學藥劑,有機溶劑,各種聚合物,化妝品,洗發水,牙膏等
其他:液態可流動性介質
- 產品概況
- 規格參數
技術說明 螺桿閥適用于小流量介質輸送,采用偏心螺旋結構設計,通過轉子在定子型腔內繞軸線做行星回轉運動,將螺桿與定子間形成的密閉腔內膠水沿轉子螺紋線連續地、均勻地而且容積恒定地排出。輸送過程不對介質產生剪切作用,因此不會對介質性狀產生任何影響。同時可以通過電機反轉,輕松實現介質回吸功能,確保介質和材料的清潔度,完全解決介質的滴漏、拉絲問題。
高應用度 晶仁達(INSO)螺桿閥為高精度容積式定量輸送泵,通過簡單控制電機轉速即可獲得所需的精密流量輸出,廣泛應用于各種高精度定量輸送場合。適用于多種類別的介質輸送:膠水、脂、油、油漆、密封劑、粘合劑、硅樹脂和高磨蝕性介質等各種粘度的流體。
高靈活性 晶仁達(INSO)螺桿閥出料端定子由螺紋自鎖,拆卸方便,可以在短時間內更換,生產線不中斷。應用螺桿閥可以減少維護和清洗時間,避免因清洗產生的廢料。此外,螺桿閥可以匹配市場上任意型號的點膠平臺,為客戶安裝調試提供了方便。
螺桿閥特點與優勢
▲針頭前端無殘膠拉絲現象
螺旋結構設計,自由調節正反轉實現回吸功能,完全解決介質的拉絲和殘膠現象。
▲無脈動,對物料無剪切
恒定容積式螺桿泵在輸送過程中不會產生脈動,不會對介質產生剪切作用,因此不會對介質性狀產生任何影響。
▲不受液位高低影響,不受粘度變化影響
介質液位變化,粘度變化等不會影響到螺桿閥的輸送精度,從而避免頻繁調節點膠參數。
▲含顆粒物介質也能定量輸送
螺桿閥輸送高含固量介質時不會對顆粒物造成損傷。
▲易清洗 易更換
螺桿閥結構較簡單,能很方便的清洗及更換配件,不影響生產。
▲較為簡單的供料方式
可以應用不同供料方式,只需要能保證一定的壓力使介質進入螺桿閥入口即可,不需要頻繁調節供料參數。
型號 | 每轉流量 | 出膠速度 | 入料口 | 出料口 | 閥凈重 |
PEN003 | 0.003mL | 0.03mL/min ~ 0.36mL/min | 1/8" | LUERLOCK | 350g |
PEN010 | 0.01 mL | 0.1 mL/min ~ 1.2mL/min | 1/8〃 | LUERLOCK | 350g |
PEN060 | 0.06mL | 0.6mL/min ~ 7.2mL/min | 1/8" | LUERLOCK | 400g |
PEN200 | 0.2mL | 2mL/min ~ 24.0mL/min | 1/8" | LUERLOCK | 500g |
精 度:±2%
重復精度:±1%
可輸送介質:①介質粘度:≤1000000cps
②介質壓力:≤0.6MPa
③介質溫度:≤80℃
螺桿閥配置:
1)電機可選配類型:直流無刷伺服電機/步進電機
2)轉子材質:17-4PH硬化不銹鋼/304不銹鋼/316不銹鋼等
3)定子材質:FKM(氟橡膠)/NBR(丁氰橡膠)/EPDM(三元乙丙橡膠)/FFKM(全氟橡膠)等
4)閥體材質:鋁質陽極氧化染色/304不銹鋼
螺桿閥控制器組成:
1)控制箱:①電機驅動板:3003S
②觸摸屏:4.3”
③外殼:定制控制箱
2)外接端口:
①控制螺桿閥端口:8芯航空插
②設備聯機端口:兩芯航空插(接收開關量信號)
