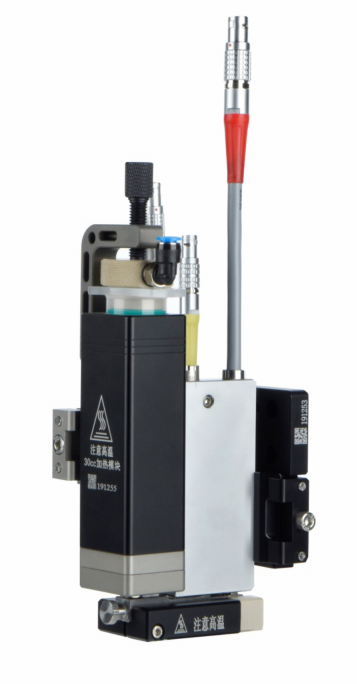

SIV2000熱熔膠壓電式噴射閥
SIV2000壓電陶瓷噴射閥是以高頻精密壓電陶瓷材料作為驅動力，使撞針做上下快速往復運動，實現對熱熔膠的高速噴射，由于壓電陶瓷材料反應速度快，精度高，穩定性優良，相比壓縮空氣為驅動力的氣動噴射閥，消除氣源壓力波動導致的不穩定性，壓電陶瓷噴射閥的穩定性特點較為明顯，該閥體適用于∶手機邊框熱熔膠噴射，TWS藍牙耳機，智能手環等高溫流體。
- 產品概況
- 規格參數
產品特點
● 高 速∶ 最新的精密壓電驅動器，超快的點膠頻率，極限可達1500Hz每秒。
● 快速調試∶ 采用最新模塊設計，簡化撞針的調試方式，快速的頂端校準。
● 高 效 率 ∶ 采用非接觸式點膠，消除Z軸的運動，有效的提高生產效率。
● 長 壽 命 ∶ 可更換超硬合金材質噴嘴與撞針，具備更長的使用壽命。
● 微 量 ∶ 最小膠量0.5nl 最小線寬0.25mm 最小點直徑0.3mm （視膠水而定）。
● 一 致 性 ∶ 設置雙恒溫加熱模塊，高速噴射閥點膠一致性可達±2%。
● 維護簡單∶ 一體式流道設計，極簡全模塊加熱模塊組件，可快速拆裝。
● 低 成 本 ∶ 專利設計結構，維護時只需少量耗材，生產過程中節省維護成本。
● 穩 定 性 ∶ 撞針行程小，噴射力度大，可以有效防止噴嘴掛膠與散點的現象。
壓電閥規格
點膠方式 | 非接觸點膠模式 |
適用于液體類型 | PUR PUH 等高溫溶解流體 |
適用液體粘度 | 0-200000 cps |
工作頻率 | Max: 1200 Hz |
適用噴嘴類型 | 一體式噴嘴∶0.05-0.3mm |
供膠氣壓 | 膠水壓力∶0.01-0.2Mpa |
閥體質量 | 1000g |
外形尺寸 | L96mm*W60mm*H205mm |
控制器規格
控制方式 | 電子模擬電路 |
點膠時間控制 | 數字電路/參數化 |
電源/功率 | AC220V/50Hz*120W |
控制器質量 | 4kg 含雙溫控功率∶150W |
外形尺寸 | L203mm*W120mm*H128mm |
雙溫控制器尺寸 | L206mm*W85mm*H128mm |
組成部分
● 壓電閥體
● 壓電控制器
● 噴嘴加熱模塊
● 閥體連接線纜
● 雙溫控制器
● 加熱線纜
● 調試工具
● 維護工具
