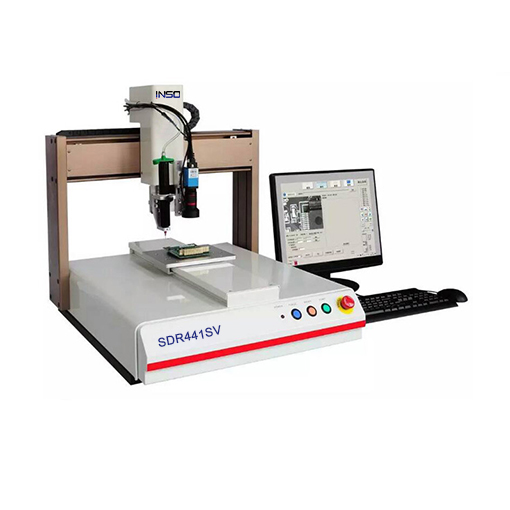

V系列三軸桌上型涂膠機
INSO V系列視覺點膠機采用德國高清數字CCD攝像頭，自動精準對位。可選配激光高度檢測系統、精密測重系統、工件變形后可自動校正Z軸高度及智能控制及檢測點膠量，確保點膠的一致性。廣泛用于SMT底部填充、元件封裝、點錫膏、點紅膠、點黑膠、半導體封裝、晶元固定等。
- 產品概況
- 規格參數
產品與服務特點
1、通過CCD視覺系統進行定位，可視點膠路徑，實現高精度點膠。
2、可支持工作影像同步檢測。
3、采用伺服電機+精密滾珠絲桿驅動，重復定位精度：±0.01mm.
4、提高生產效率，減少人為疏失。
5、采用工業電腦控制Windows7操作系統。
6、可更具不同的工件，選擇搭配合適的LED光源進行照明。
7、可任意搭載氣動閥、螺桿閥、噴射閥等配合使用。
規格型號 | SDR331SV SDR441SV | SDR441SV
|
加工范圍X/Y/Z | 300×300×100 400×400×100 | 400×400×100
|
負重XY/Z | 15KG/8KG | |
移動速度XY/Z | 500/350mms | |
重復精度 | ±0.01mm軸 | |
資料記錄能力 | 至少100組、每組4000點 | |
資料存儲方式 | 工業電腦 | |
資料運算速度 | 32bit | |
顯示方式 | LCD顯示器 | |
馬達系統 | 松下伺服電機 | |
傳動模式 | 精密滾珠絲桿 | |
直線圓弧運動模式 | 3軸（立體空間任意路徑皆可） | |
教導模式 | CCD視覺系統 | |
I/O訊號 | 8進/8出 | |
外部控制界面 | RS232 | |
輸入電源 | 全電壓 AC100-230V,300W | |
工作環境溫度 | 10-40° | |
工作環境濕度 | 20-90%無凝露 | |
機臺尺寸 | 585×610×610 | 685×700×610 |
機臺重量 | 50KG | 55KG |
