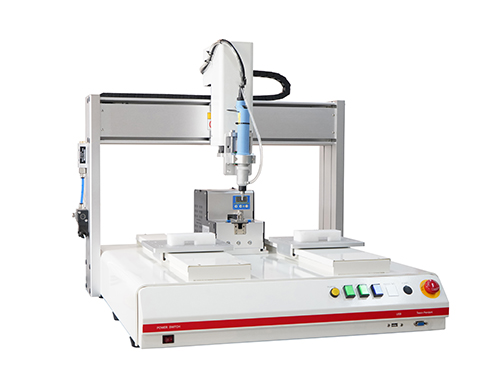

采用桌上式雙Y單電批自動鎖付螺絲機,左右雙載具平臺提高人機協作效率,一個平臺在鎖螺絲時可取下另一平臺成品,完成周期性連續作業生產。雙工料機設計,不損傷產品的同時更能提高鎖付效率。
采用無刷電動起子,機器可以不停地工作,氣吹式自動鎖螺絲機具有不卡料,產品通用性強等特點。
鎖付系統,浮鎖漏鎖自動檢測報警。送料穩定、無卡螺絲現象、螺絲速度可調,穩定性好,不卡料,即使不良導致卡料,非專業人員也可在幾秒鐘內解決卡料。
設備控制方面采用PLC+教導盒,簡單好操作、價格更實惠,內部存儲量大,一種產品只需編程一次,保存后需要時調用即可。全中文界面自主研發自動鎖螺絲控制系統,可實現螺絲監控鎖螺絲時狀態,可記錄每顆螺絲OK還是NG。
項目 | 雙Y軸吸氣式自動鎖螺絲機 | |
型號 | SDR5400-2Y | SDR6400-2Y |
軸動范圍(X/Y軸) | 500/400 mm | 600/400 mm |
軸動范圍(Z軸) | 100 mm | 100 mm |
鎖付范圍Max | 170*370mm | 220*370mm |
牙徑 | M1.0mm-M6.0mm | |
長徑比 | 總長L≥1.2P頭徑(或總長比頭徑大1.5mm) | |
頭部形狀 | 十字、T形、Y形、內六角、五角、三角、米字,一字頭螺絲 | |
工作電源 | AC220V 50HZ 300W | |
工作氣壓 | 0.4Mpa-0.6Mpa | |
扭力上限 | 45kgf.cm(4.5N.M) | |
定位精度 | ±0.02mm/axis | |
運行速度 | 600mm/sec | |
操作模式 | PLC+手持編程器 | |
驅動方式 | 伺服馬達 | |
運動模組 | 精密絲桿+直線滑軌 | |
存儲容量 | 至少30組 每組150點 | |
送料方式 | 氣吹式供料機 | |
適用起子 | 無刷電動起子 | |
機器軸數 | 3-16軸 | |
外形尺寸 | 820*690*810mm | 920*690*810mm |
整機重量 | 41KG | 52KG |
檢測功能 | 滑牙 漏鎖 數量統計 不良報警 | |
選購部件 | CCD、角度檢測、高度檢測、扭力檢測 |
