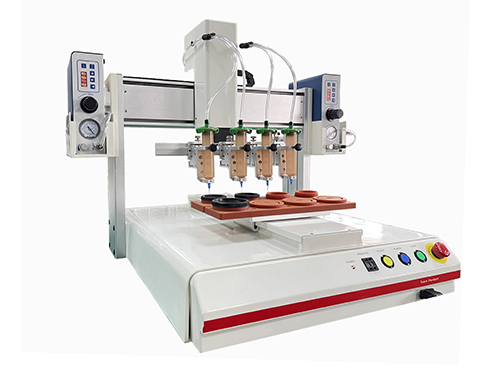

一般三軸點膠機主要由以下部分組成:
1.點膠機的框架是高強度鋁合金構成的,這些合金材料保證了全自動點膠機的穩固。
2.全自動點機導軌的運動是靠精密馬達來驅動的。一般三軸的會有三個精密馬達,而四軸和雙Y點膠機會有四個精密馬達。
3.全自動點膠機的每一個精密馬達,都會有一個馬達控制器,控制器和馬達的配合才能完成導軌的精密控制。
4.全自動點膠機里面有一個電源控制器,為各個部件分配電源。
5.全自動點膠機還有個核心部件,就是點膠控制系統,這個部件負責接收點膠指令并控制整臺點膠機的運行,是點膠機的大腦。
規格型號 | SDR441N-4 |
加工范圍X/Y/Z | 400×400×100 |
負重XY/Z | 11KG/6KG |
移動速度XY/Z | 800/350mms |
重復精度 | ±0.02mm軸 |
資料記錄能力 | 至少100組、每組4000點 |
資料存儲方式 | CF卡 |
資料運算速度 | 32bit |
顯示方式 | LED |
馬達系統 | 日本微步進電機 |
傳動模式 | X/Y軸同步帶 Z軸絲桿 |
直線圓弧運動模式 | 3軸(立體空間任意路徑皆可) |
教導模式 | 教導盒 |
I/O訊號 | 8進/8出 |
外部控制界面 | RS232 |
輸入電源 | 全電壓 AC100-230V,300W |
工作環境溫度 | 10-40° |
工作環境濕度 | 20-90%無凝露 |
機臺尺寸 | 585×610×610 |
機臺重量 | 41kg |
