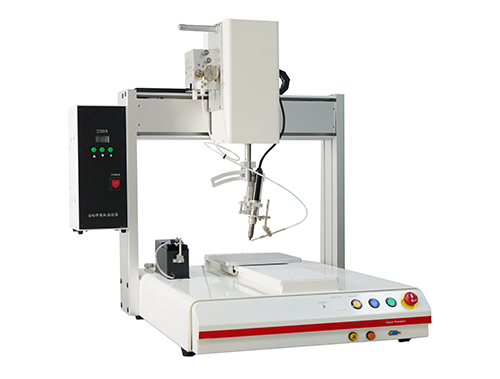

自動焊錫機
自動焊錫機又名焊錫機器人，主要適用于SMT后段焊錫工藝中對溫度敏感的電子元件，焊接以及因遇熱敏感而無法通過回流焊機的元器件的后焊制程。通用于各種插件PCB焊接，針對PCB焊點分布零散，方向多變的焊點焊接；焊槍具備360度旋轉功能、傾斜45度角焊接，是一款用途廣泛的自動焊錫機。本公司自動焊錫機的焊錫方式多種多樣，全部工藝參數可由客戶自行設置，以適應各種高難度的焊錫作業和微焊錫工藝，能有效地提高焊錫工藝品質，輕松實現焊錫自動化。
- 產品概況
- 規格參數
產品特點：
1、采用單工位工作模式；
2、具有點焊、拖焊(拉焊)功能，采用快速加熱的大功率陶瓷發熱芯，能使烙鐵頭溫度在30秒鐘之內即可到達350度，焊錫過程中能夠快速回溫。
3、溫控為高頻渦流發熱原理實現產品批量無錫焊錫，程序具備基準點校正、復制、陣列、自動定位等功能，機器編輯簡單快捷。
4、設備可存儲操作程序，同一機器可對不同多款式產品進行焊錫加工，可外接輸入控制信號，也可以提供控制信號輸出。
5、焊錫夾頭彈簧緩沖壓力可微調，減少對焊盤的損害?？梢愿鶕?jù)客戶需求設計烙鐵頭，更快速解決產品的焊錫工藝。
6、設備機械手臂均為鋁型材開模鑄造，多軸聯動機械手、精密步進馬達驅動，送錫方式智能，采用多段送錫，每段送錫的參數都可以自由設置。
7、送錫裝置帶無錫卡錫報警功能，具有自動清洗功能，采用氣吹清洗，能輕松吹掉烙鐵頭上殘留的錫渣。
規格型號 | SDR331SR | SDR441SR | SDR551SR |
加工范圍X/Y/Z | 300×300×100×360° | 400×400×100×360° | 500×500×100×360° |
負重XY/Z/R | 5KG-8KG | ||
移動速度XY/Z/R | 0.1-600(mm/sec) | ||
重復精度 | ±0.02mm軸 | ||
加熱功率 | 150-300W | ||
加熱溫度范圍 | 0°C-550°C | ||
電源 | 110V-220V | ||
顯示方式 | LED | ||
馬達系統 | 日本微步進電機+直線導軌 | ||
傳動模式 | X/Y軸同步帶 Z軸絲桿 R軸旋轉電機 | ||
直線圓弧運動模式 | 3軸（立體空間任意路徑皆可） | ||
教導模式 | 教導盒 | ||
I/O訊號 | 8進/8出 | ||
外部控制界面 | RS232 | ||
輸入電源 | 全電壓 AC100-230V,300W | ||
工作環境溫度 | 10-40° | ||
工作環境濕度 | 20-90%無凝露 | ||
機臺尺寸 | 485×505×500 | 585×610×610 | 685×700×610 |
機臺重量 | 34KG | 41KG | 52KG |
